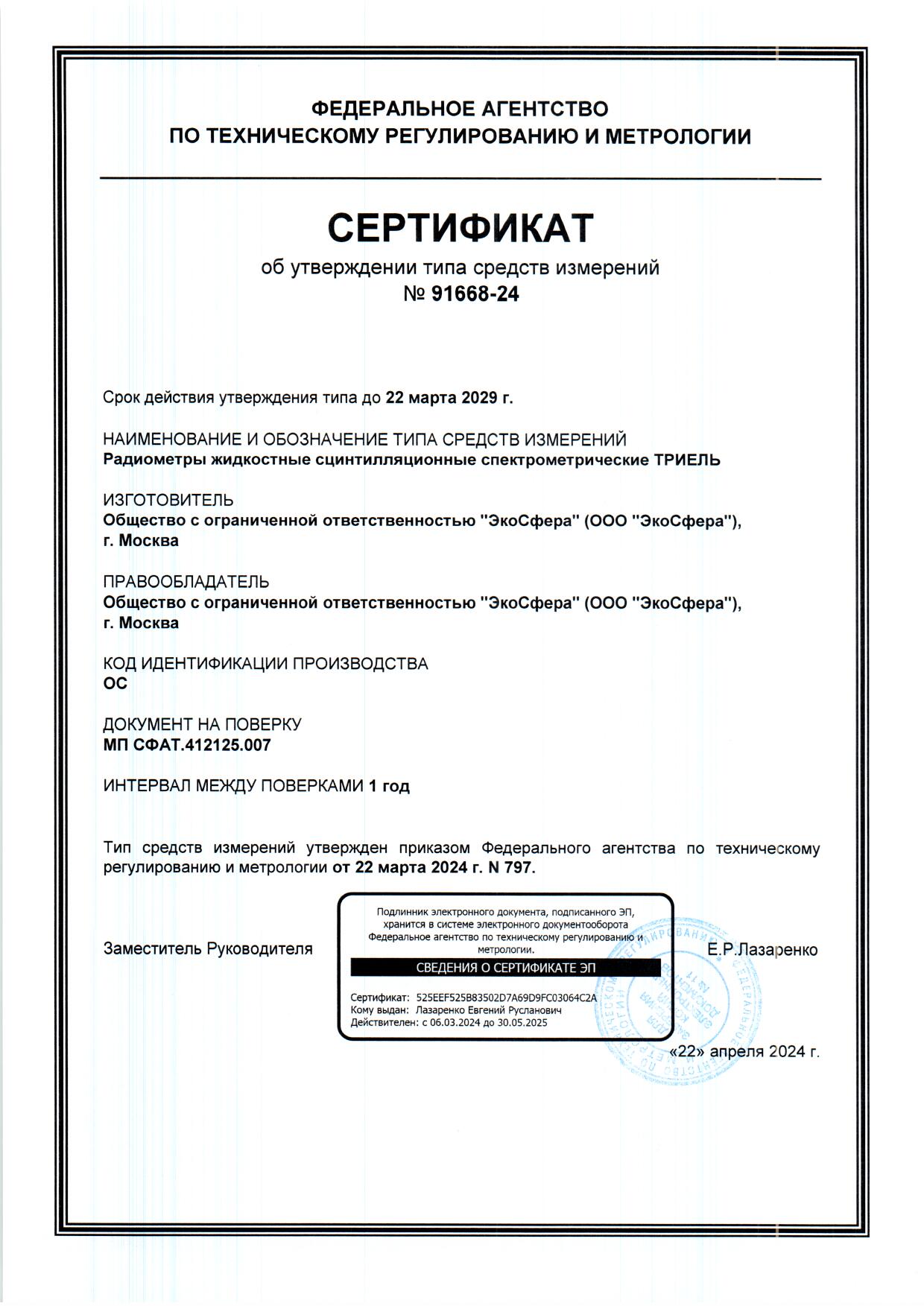

Сертификат об утверждении типа средств измерений радиометра ТРИЕЛЬ

Спектрометрический альфа-бета радиометр TRIEL

SpectraDec – Программное обеспечение для спектрометрического анализа жидкостными сцинтилляционными спектрометрами

Доставка по всей России

Поставка через госзакупки

Сервисное обслуживание и поверка

Наличный и безналичный расчёт

Радиометры жидкостные сцинтилляционные спектрометрические ТРИЕЛЬ

Name: ТРИЕЛЬ | Жидкостной сцинтилляционный спектрометр
Availability: InStock

Цена по запросу

Author : Евгений

Радиометры жидкостные сцинтилляционные спектрометрические ТРИЕЛЬ предназначены для измерения активности (удельной активности, объемной активности) альфа- и бета — излучающих радионуклидов в счетных образцах представляющих собой смесь исследуемого раствора и жидкого сцинтиллятора.

Срок поставки - уточняйте у менеджеров

Поверка *: Поверка не включена в стоимость

В Госреестре: № 91668-24. Межповерочный интервал - 1 год.

Устройство жидкостного сцинтилляционного спектрометра (ЖСС) ТРИЕЛЬ:

Радиометр TRIEL представляет собой прибор для регистрации импульсов, возникающих при взаимодействии альфа- и бета- частиц с жидким сцинтиллятором. Амплитуда регистрируемых импульсов пропорциональна энергии вызвавшей их частицы, скорость счета импульсов пропорциональна активности измеряемого счетного образца.

Радиометр TRIEL, применяемый для измерения активности широкого спектра радионуклидов (в т.ч. очень актуальных — трития 3H и углерода 14C), состоит из камеры светосбора с двумя ФЭУ работающими в схеме совпадений и электронного тракта, включающего высоковольтный блок, предусилитель, усилитель, многоканальный анализатор импульсов, выполняющий измерение амплитуд импульсных сигналов от ФЭУ и регистрации полученного цифрового кода в буферной памяти и дальнейшей передачи в компьютер информации через интерфейс USB или RS485.

Принцип работы спектрометрического альфа-бета радиометра ТРИЕЛЬ:

Принцип действия радиометра основан на полном поглощении энергии заряженных частицы в жидком сцинтилляторе, высвечивании данной энергии в виде световой вспышки, преобразовании энергии вспышки в электрический импульс и регистрации этих импульсов с помощью двух ФЭУ. Аналоговые сигналы от каждого ФЭУ после усиления и формирования поступают на схему совпадений для выделения совпадений в течение разрешающего времени. Сигнал с выхода системы совпадений подаётся на вход анализатора импульсов, в котором он преобразуется в цифровой код, пропорциональный поглощённой энергии. Получаемые коды накапливаются в памяти компьютера и формируют спектр энергий излучения. Программное обеспечение позволяет управлять работой спектрометра, обрабатывать спектры, а также идентифицировать радионуклиды и вычислять активности в исследуемых счетных образцах и пробах. Обработанные результаты и спектры могут сохраняться в виде файлов на устройствах хранения данных компьютера или быть представлены в виде отчетов.

Для решения некоторых радиохимических задач идентификации и измерения активности радионуклидов в пробах возможно применение методик измерений, в которых должна учитываться степень соответствия счетного и эталонного образцов, коэффициенты выхода при радиохимическом концентрировании и другие соответствующие дополнительные вклады в погрешность определения активностей радионуклидов.

Перечень определяемых радионуклидов (изотопов):

3H, 14C, 36Cl, 40K, 54Mn, 55Fe, 60Co, 63Ni, 85Kr, 99Tc, 89Sr, 90Sr, 90SrEq, 90Y, 99Tc, 129I, 137Cs, 210Bi, 210Pb, 210Po, 222Rn, 222RnEq, 224Ra, 226Ra, 228Ra, 228RaEq, 228Th, 230Th, 232Th, 234Th, 234U, 235U, 235UEq, 238Pu, 238U, 238UEq, 239+240Pu, 241Am, 241Pu и др. (более точный список и возможности уточняйте у менеджеров). Для идентификации конкретного радионуклида необходимо провести калибровку на него (калибровка проводится под Заказчика).

Состав спектрометрического альфа-бета радиометра TRIEL:

Наименование	Обозначение	Количество	Примечание
Радиометр жидкостной сцинтилляционный спектрометрический	ТРИЕЛЬ	1 шт.
Сетевой адаптер	–	1 шт.
Персональный компьютер	–	1 шт.	1)
Расходные материалы: Виалы 20мл Жидкий сцинтиллятор 5л Эмульгатор Диспенсер	–	1000 шт. 1 шт. 1 шт. 1 шт.	2)
Программное обеспечение «ASW3L»	ASW3L	1 экз.
Программное обеспечение «SpectraDec»	SpectraDec	по заказу	3)
Контрольный закрытый точечный радионуклидный источник ¹³⁷Cs с активностью не более 10 кБк	–	1 шт.	4)
Руководство по эксплуатации	СФАТ.412125.007 РЭ	1 экз.
Паспорт	СФАТ.412125.007 ПС	1 экз.
Примечания: 1) Конкретная модель и комплектация компьютера согласуется с Заказчиком при заказе радиометра. 2) Количество и тип расходных материалов согласуется с Заказчиком при заказе радиометра. 3) Поставляется на диске или ином носителе. Наличие согласуется с заказчиком. 4) Тип и количество контрольных источников согласуется с Заказчиком при заказе радиометра.

В качестве дополнительных и расходных элементов для ТРИЕЛЬ используют:

измерительные виалы, набор флаконов 20 мл;
пинцет для извлечения виал из камеры;

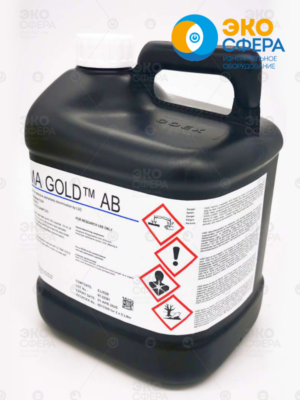

жидкий сцинтилляционный коктейль.

Программное обеспечение для ЖС спектрометра ТРИЕЛЬ:

Программное обеспечения ASW3L;
Программное обеспечения Spectra DEC (опция).

Дополнительные аксессуары для спектрометрического альфа и бета радиометра ТРИЕЛЬ:

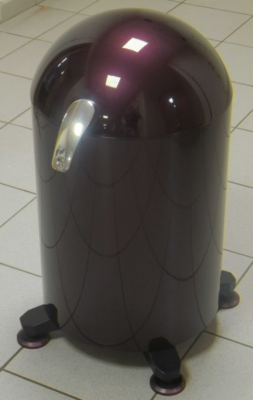

Дополнительный комплект свинцовой камеры (опция).

Методическое обеспечение для альфа-бета спектрометров ТРИЕЛЬ:

Методика выполнения измерений активности альфа- и бета — излучающих радионуклидов в водных и твердых пробах, отобранных из природных и технологических систем с использованием радиометра альфа-бета излучения ТРИЕЛЬ (опция, под Заказчика).

Метрологические и технические характеристики альфа-бета ЖСС TRIEL:

Метрологические характеристики:

Наименование

Значение

Диапазон измерений активности альфа- и бета-излучающих радионуклидов¹⁾, Бк

от 0,02 до 5∙10⁴

Пределы относительной погрешности измерений активности радионуклидов¹⁾, %, в диапазоне:

от 0,02 до 50 Бк включ.
св. 50 до 5∙10⁴Бк

±30
±10

Чувствительность радиометра к альфа-излучению^1) 2), с^-1∙Бк^-1, не менее:

радионуклида ²⁴¹Am

0,95

Чувствительность радиометра к бета-излучению^1) 2), с^-1∙Бк^-1, не менее:

радионуклида ³Н
радионуклида ¹⁴C
радионуклида ⁹⁰Sr+⁹⁰Y

0,40
0,95
0,98

¹⁾ Метрологические характеристики приведены для счетного образца, представляющего собой гомогенный бесцветный сцинтилляционный коктейль с одним радионуклидом в объеме, не превышающем 20 мл, помещенный в специализированный полиэтиленовый или стеклянный флакон, закрытый крышкой.

²⁾ Чувствительность радиометра к альфа- и бета-излучению определяется для каждого изготавливаемого прибора (в пределах нормированных характеристик) под условия конкретной измерительной задачи Заказчика при вводе радиометра в эксплуатацию.

Технические характеристики:

Наименование	Значение
Диапазон энергий регистрируемого альфа-излучения, кэВ ^1) 2)	от 2000 до 8000
Энергетическое разрешение по линии 5486 кэВ альфа-частиц радионуклида ²⁴¹Am ¹⁾, %	от 10 до 18
Диапазон энергий регистрируемого бета-излучения, кэВ ¹⁾ ³⁾	от 5 до 3500
Энергетическое разрешение по линии 624 кэВ бета-частиц радионуклида ¹³⁷Cs ¹⁾, %	от 10 до 18
Время непрерывной работы радиометра, ч, не менее	24
Время установления рабочего режима, мин, не более	30
Максимальная входная статистическая загрузка, с^-1, не менее	1∙10⁵
Нестабильность показаний за 24 часа непрерывной работы, %	±2
Рабочие условия эксплуатации: температура окружающего воздуха, °С атмосферное давление, кПа относительная влажность воздуха, %	от +10 до +40 от 84,0 до 106,7 до 75
Питание радиометров производится от сети переменного тока с напряжением, В с частотой, Гц	от 187 до 242 от 49 до 51
Потребляемая мощность, В·А, не более	5
Средняя наработка до отказа, ч	10000
Средний срок службы до первого капитального ремонта, лет	10
Габаритные размеры ⁴⁾, мм, не более Высота Ширина Длина	350 350 550
Масса ⁴⁾, кг, не более	100
¹⁾ Технические характеристики приведены для счетного образца, представляющего собой гомогенный бесцветный сцинтилляционный коктейль с одним радионуклидом в объеме, не превышающем 20 мл, помещенный в специализированный полиэтиленовый или стеклянный флакон, закрытый крышкой. ²⁾ В режиме индикации диапазон энергий регистрируемого альфа-излучения от 2000 до 10000 кэВ; ³⁾ В режиме индикации диапазон энергий регистрируемого бета-излучения от 1 до 4000 кэВ; ⁴⁾ Габаритные размеры и масса (включая толщину защиты — свинца и вольфрама) определяются для каждого изготавливаемого прибора под условия конкретной измерительной задачи Заказчика при вводе радиометра в эксплуатацию.

Список радионуклидов, доступных для измерения спектрометром ТРИЕЛЬ:

H-3, C-14, Na-22, P-32, P-33, S-35, Cl-36, K-40, Ca-45, Mn-54, Fe-55, Co-57, Co- 60, Ni-63, Zn-65, Кр-85, Sr-85, Y-88, Sr-89, Sr-90, Y-90, Tc-95, Tc-99, Pd-102+Rh-103m, Ru-106+Rh-106, Sb-125+Te-125, I-125, I-131, Ba-133, Cs-134, Cs-137, Pm-143, Ce-144+Pr-144, Pm- 147, См-147, Gd-148, Eu-152, Eu-154, Pb-210, Bi-210, Po-210, Rn-222, U-238+дочка, Ra-224+дочка, Ra-226, Ra-226+дочка, Ra-228+Ac-228, Th-230, Th-232+Th-228, Th-232+ дочка, U-232, U-233, U-234, U-235, U- 236, Pu-236, Pu-237, Pu-238, Pu-239, Pu-241, Pu-242, Np-237+Pa-233, Am-241, Am-243, Am-243+Np-239, См-244….
